Как следует из самого названия, к этой категории напольных промышленных покрытий относятся самовыравнивающиеся системы на основе жидких полимерных связующих, которые благодаря низкой вязкости растекаются по поверхности основания, образуя в результате полимеризации ровное гладкое покрытие. Во избежание путаницы в терминах их следует отличать от затворяемых водой сухих пескоцементных смесей с различными полимерными добавками, которые часто тоже называют «наливными полами», хотя таковыми они по сути не являются, а служат в качестве выравнивающих стяжек для устройства полов из линолеума, паркета, ламината и т.п. или для ремонта бетонных полов.
Технология устройства полимерных наливных полов включает в себя несколько этапов.

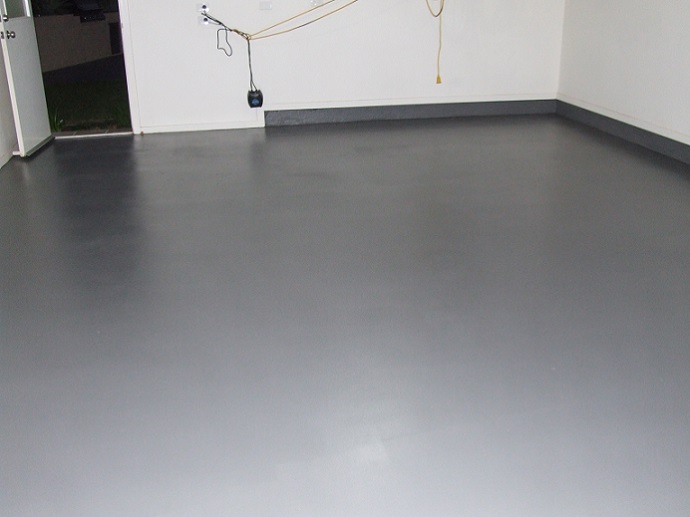

Подготовка основания – одна из наиболее ответственных и трудоемких операций в технологии устройства наливных полов. Именно на этой стадии небрежность и ошибки чаще всего являются причиной брака в виде отслоения и вздутия полимерного слоя. Согласно действующему СНиПу погрешность ровности бетонного основания пола не должна превышать 4 мм на 2-метровую рейку, прикладываемую на разных участках в разных направлениях.
При наличии неровностей необходимо провести фрезерование и/или шлифование таких участков как во избежание перерасхода материалов покрытия, так и сокращения срока службы полимерного пола, вызванного его ускоренным износом на участках с толщиной, меньшей расчетной. Важнейшим условием долговечности полимерного пола является высокая адгезия финишного покрытия к основанию. Для того, чтобы ее обеспечить, необходимо соблюдение следующих условий.

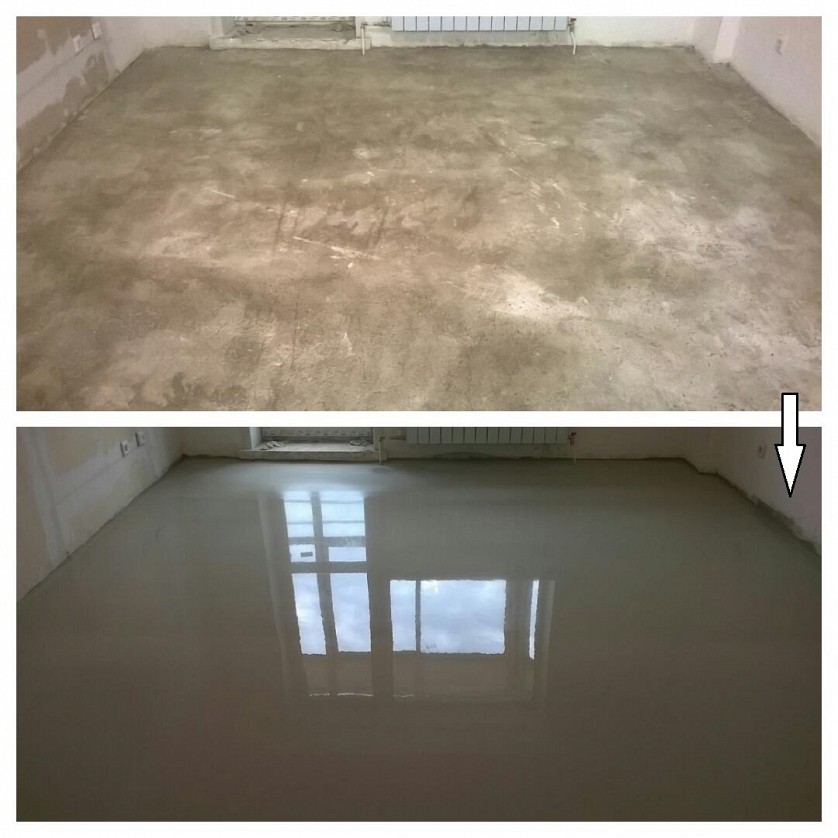

Все факторы, препятствующие адгезии полимера к бетону, должны быть устранены, а именно: удалено цементное молочко, масляные пятна и иные загрязнения. Наиболее эффективным способом очистки бетонных поверхностей является дробеструйная или пескоструйная обработка, однако на практике чаще всего используют мозаично-шлифовальные машины.
Имеющиеся в бетонном основании и требуемые по проекту деформационные швы грунтуют, укладывают уплотняющий шнур и заполняют эластичным полиуретановым шовным герметиком.
Устраняют дефекты основания. Выбоины и сколы шпаклюют, усадочные трещины после расшивки также могут быть омоноличены, однако, как показывает практика, дальнейшее поведение и подвижность каждой трещины не предсказуемо. Поэтому более предпочтительным является способ санации трещин, который заключается в том, что трещины расшивают, грунтуют и заполняют эластичным герметиком. Такой способ более дорог, но и более надежен, так как он предотвращает разрастание трещин в дальнейшем.
После шлифовки поверхность основания должна быть обеспылена с помощью промышленного пылесоса. Тщательное подметание пыли и мусора вениками и щетками взамен промышленного пылесоса возможно, но не желательно: они недостаточно удаляют пыль, поднимая часть ее в воздух, и создают новые загрязнения в виде волокон и ворсинок. Что касается использования бытовых пылесосов малой мощности и производительности, оно ограничено размерами рабочих площадей.
Перед нанесением полимерного покрытия пола поры основания должны быть заполнены (пропитаны) специальными праймерами (грунтовками). Их назначение – упрочнение слабого поверхностного слоя основания, повышение адгезии покрытия к бетону и, главное, удаление воздуха и водяных паров, содержащихся в порах бетона, с поверхности контакта. Без полного закрытия пор основания с помощью таких составов получение качественного, без пузырей и кратеров, покрытия абсолютно невозможно.
Пропитку осуществляют с помощью валика, как правило, в несколько слоев. Рекомендуется посыпка сухого кварцевого песка по «сырой» грунтовке с последующим удалением лишнего песка. За счет этого, помимо придания поверхности шероховатости, повышающей сцепление бетона с основным слоем покрытия, дополнительно выравниваются незначительные перепады поверхности.

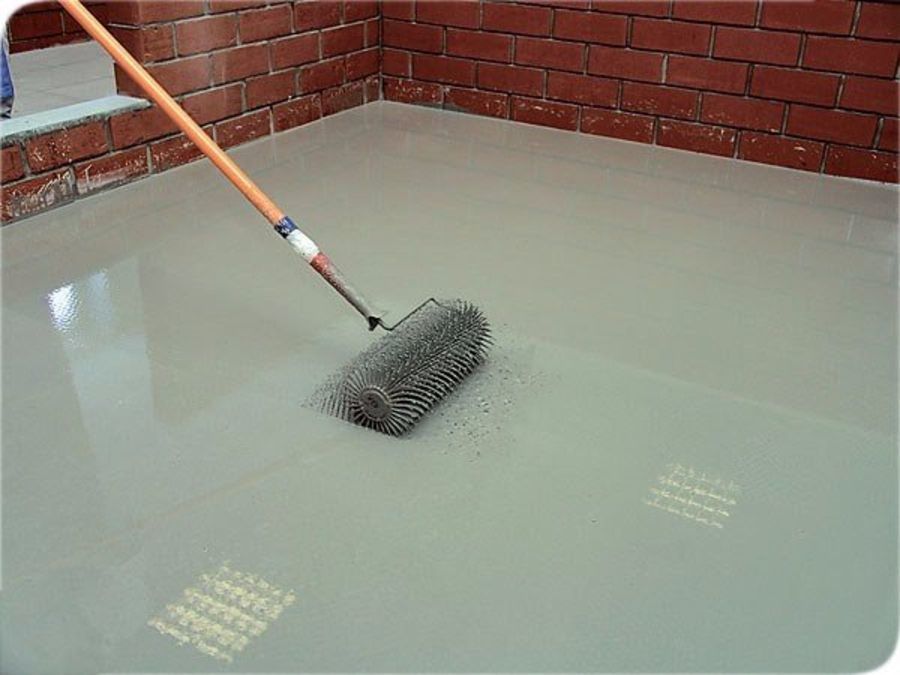

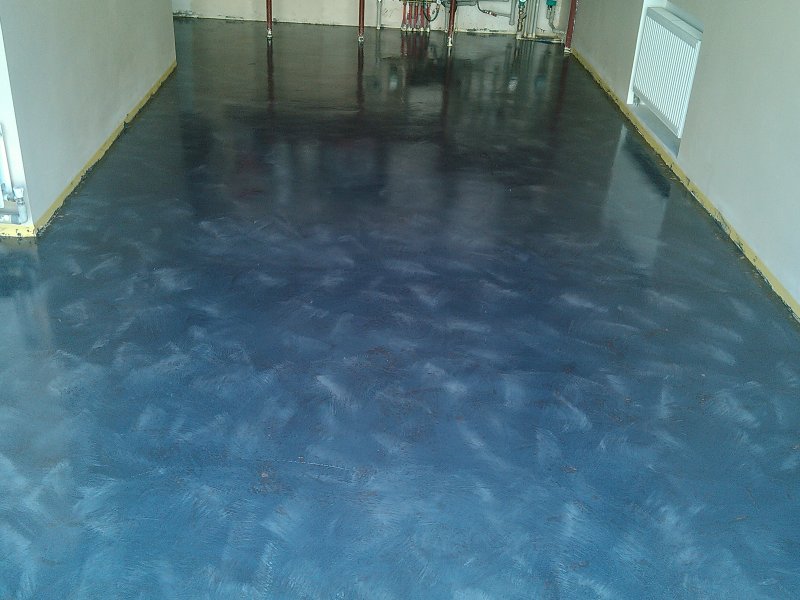

К нему обычно приступают на следующие сутки после грунтования. На загрунтованную поверхность следует заходить в чистой обуви, так как любые загрязнения приводят к локальным дефектам и порче внешнего вида пола, а удаление вручную кусочков грязи из свежего слоя материала в процессе укладки покрытия очень трудоемко. Исходные жидкие компоненты основного слоя покрытия поставляются комплектно и смешиваются непосредственно перед применением на месте. Заданное весовое соотношение компонентов обычно выдерживается за счет их соответствующей расфасовки в заводской таре. После приготовления рабочей смеси компонентов разливают ее по подготовленной поверхности основания в виде луж или полос и разравнивают заданной толщиной с помощью ракели с регулируемым зазором, зубчатого шпателя или кельмы (в труднодоступных местах). Затем прокатывают нанесенный слой материала игольчатым валиком для его более равномерного распределения и удаления пузырьков воздуха. При этом перемещаются по свежему вязко-жидкому слою материала с использованием пристегиваемых к обуви игольчатых подошв.
Для увеличения толщины покрытия можно использовать сухой кварцевый песок определенной фракции, который либо замешивают непосредственно в жидкое полимерное связующее, либо рассыпают по свежеуложенному слою. Часть песка тонет в смоле и связывается ею, не приклеившийся остаток удаляют на следующий день путем шлифовки и сметания с поверхности. Помимо увеличения рабочей толщины слоя, эта операция способствует дополнительному выравниванию поверхности и упрочнению покрытия, что особенно важно в зонах повышенных механических нагрузок. В то же время она приводит к увеличению производственных затрат, поскольку требует повторной заливки – нанесения так называемого финишного слоя.

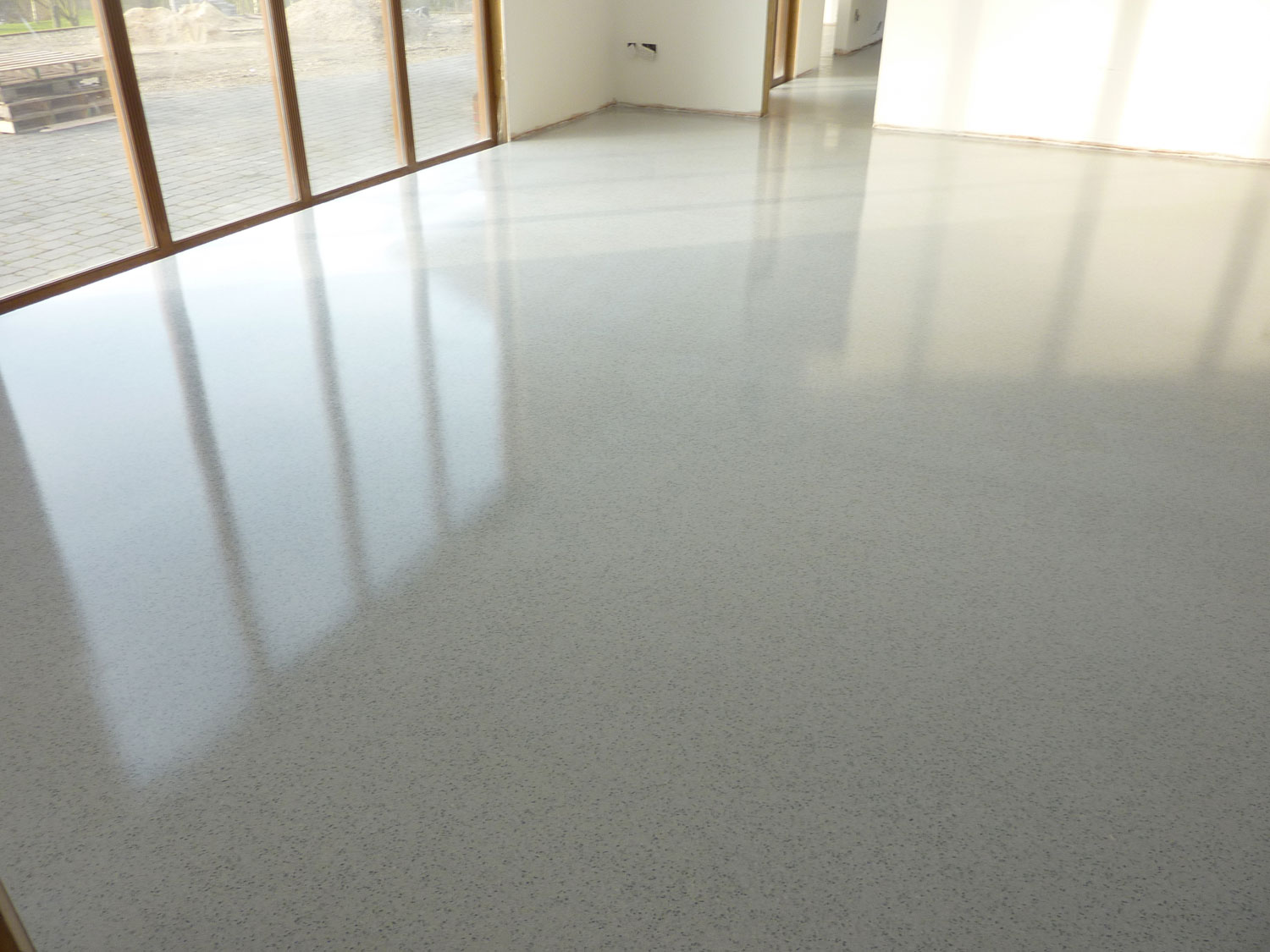

Если по проекту не предусмотрены специальные требования, нанесение финишного слоя не является обязательным, и из экономических соображений часто обходятся без него, ограничиваясь нанесением основного слоя покрытия за один проход. Однако в ряде случаев, когда, помимо повторного прохода основным составом, требуется придать поверхности пола те или иные особые декоративно-эстетические (цвет, разметка, стойкость к ультрафиолету, цветные чипсы, разные степени глянца) или физикомеханические (нескользкость, повышенная стойкость к царапанию) свойства, прибегают к нанесению различных финишных слоев.
В зависимости от температуры окружающей среды поверхность пола становится пригодной для легкой пешеходной нагрузки через 1-2 дня после нанесения финишного слоя, а спустя 7-14 дней наступает ее полная готовность к эксплуатации.
То, что сами по себе полимерные покрытия являются довольно эластичными и не испытывают технологической усадки, не означает, что в них не обязательно прорезать температурно-усадочные швы. Ввиду сплошной приклейки полимерного покрытия ко всей поверхности бетонного основания, оно испытывает все линейные деформации, которым подвержено основание в процессе твердения и дальнейшей длительной эксплуатации.
Обычно швы в полимерном покрытии нарезаются так, чтобы они повторяли уже имеющиеся швы в бетонном основании. И лишь в случае зрелого бетонного основания возрастом более 1 года допускается нарезка швов в полимерном покрытии в два раза реже, чем в бетоне.
|
|
